강원도 소재 제약 / 바이오업체에 납품했던 스텐옷장, 워크테이블(스텐작업대), 스텐신발장등의 내역중 일부 사진입니다.

○ 신발장 도어에는 환기구를 적용한 형태이고, 측면의 준비테이블은 풍도에 간섭이 없는 규격으로 고려되었습니다. 클린룸가구들을 제작할때 고려해야 할 사항이 많은것처럼 설치시에도 고려해야 할 사항들이 많습니다. 이렇게 제품의 후면과 측면이 같이 벽에 접하는 경우 마감이 까다로워지게 됩니다.

○ 2단 스텐작업대와 스텐원형의자들 입니다. 스텐의자의 경우 필요에 따라 무균실에서 사용할수도 있기 때문에 실리콘캡만 제거 하면 오토클레이브 사용에도 문제가 없도록 되어 있습니다. 스텐외에 다른 자재를 사용하지 않고 제작되어 있습니다.

○ 2단형 스텐옷장 입니다. 설치되는 장소에 따라 시건장치가 있는것과 없는것 두가지 형태로 제작되었습니다.

와 간만에 제목을 원초적으로 써봤네요;;;

예. 근데 정말로 연락 주세요. 현업에서 맡은 업무가 따로 있으실텐데 클린룸을 신축하면서 갑자기 '탈.갱의실부분 전실 셋팅 업체 좀 알아보고 구상해봐라' 이런 말 들으면 막막하잖아요.

예? 제가 뭘 만들라굽쇼??

실제 상담을 하다보면 전실뿐만 아니라 각 부서별로 취합해서 필요한 클린룸스텐가구류를 제작해야 하는 이런 신설, 증축 현장에서 많은 담당자분이 어려움을 느끼고 계시더라고요.

도움을 드리자면 우선 무엇이 필요한지 각 실별 리스트를 만드시고, 각 리스트별 실제 제품 또는 유사한 제품을 찾으셔서 리스트와 매칭을 시켜야 하는데, '힝...필요한게 있는데 시중품이나 검색으로 맞는 스텐가구를 못찾겠어' 하실때도 있을거예요. 그러면 그리세요.

 '그림 못그려요' 하지 마시고 그리시면 됩니다. 입시미술 하는거 아니고 의도파악만 되면 되니까 걍 대충 슥슥~ 러프하게 스케치 하셔도 좋고, 업무보실때 사용하는 파워포인트를 열고 대충 도형을 삽입해서 느낌을 내도 괜찮습니다. 아니면 유사한 제품 이미지에 이렇게 저렇게 바꾸고 싶다고 덧그리셔도 아주 좋구요.

너무 못그려서 '아...어디 내놓기 부끄러운 자료다....ㅠ' 라고 생각하지 마시고 리스트와 함께 견적 의뢰 주시면 됩니다. 클린룸 스텐가구라는게 정말 업체마다 다 다르게 제작되고 셋팅되기 때문에 최초 자료를 베이스로 계속 저와 피드백을 주고 받으면서 수정해 나가게 됩니다. '내놓기 부끄러운 자료' 저 좋아합니다. 앞서 말씀드린대로 의도파악이 되거든요. 어차피 그대로 만들거나 견적 할 수 있는게 아니기 때문에 그 자료를 베이스로 제가 연락 드리고 이것저것 여쭤봅니다. (아. 도면이나 배치(희망)도를 같이 보내 주시면 아주 좋아요)

제가 실제 많이 여쭤봅니다. 스텐가구를 주문제작하게 되면 녹이슬일도 망가질일도 거의 없기 때문에 사용하시는 작업장이 이전하기 전까지는 아마 같이 하게 될겁니다. 그래서 이왕 제작하는거 사용자 환경에 맞춰서 제작해 드리려고 작업자의 동선이나 인원같은 기본적인 것 부터 이것저것 얘기를 주고 받으며 구체화 시키게 됩니다.

간혹 밑도끝도 없이 '와서 견적 내달라' 하시는 경우 있는데 그럼 못해요....ㅠ

예를 들어 아래 스케치는 사세확장으로 기존건물을 탈.갱의실로 바꾸는 공사중이었던 업체 입니다. 저희 오랜 거래처인 곳인데, 기존 공간을 개.보수 하다보니 명확한 도면이 없었고, 담당자님께서 필요한 제품이 명확하지 않아 방문요청을 하셨던 곳입니다. (저희쪽에서 오랜동안 스텐가구류를 공급해 오던 곳이라 당연히 도와드려야 하는!)

도면이 없어서 제가 쓱쓱 그렸어요....캬...정말 못그리지 않았습니까? 그냥 선인데 선도 못생겼네요;;; 이제 이 못생긴 러프한 스케치를 배경으로 이런저런 고민을 합니다. 예. 고민을 합니다. 고민을 좀 많이 합니다.

제가 고민을 많이 할 수록 사용자 환경은 좋아지고, 제작하는 저희 작업자들도 편해집니다. '주 동선은 어떤 루트인가?', '출입구가 외기와 접해있는데 양압이 걸리지 않는데, 출입시 오염물질이 유입되지 않을까?', '입실과 퇴실 동선이 꼬이진 않는가?' 건축이나 인테리어에서도 조닝과 동선계획이 우선인것처럼 말이죠.

그와 함께 스텐장비의 실용성과 사용자편의성을 고려한 설계를 병행합니다. 이게 같이 병행되어야 하는 이유가 어떤 장비가 어떻게 셋팅되냐에 따라 동선이 달라질수도 있지 않겠습니까?

이런 저런 고민끝에 제작!!!! 하면 얼마나 좋겠습니까마는..... 아래처럼 대략적인 구상후 다시 피드백을 주고 받게 됩니다. 이 과정에서 담당자분들은 다시 각 부서별 현업담당들과도 조율이 필요하고요. 스케치해왔던 못생긴 평면에 이렇게 저렇게 배치를 해보고..... 예시의 업체는 3차 수정 끝에 최종안을 확정했었던 기억이네요.

위의 못생긴 평면에 못생긴 분홍배치도는 1차안이었고요.... 이후로 두번 수정을 거쳤다는 사실~ 그리고 이 못생긴 스케치들은 아래와 같이 백조가 됩니다. 너무 넉넉해서 잘못하면 동선이 꼬이는 공간들은 파티션을 추가하여 일관되고 정돈된 출입동선을 확보하였고, 이물이 유입될 염려가 있는 쪽에는 SOB를 설치하여 물리적인 방어막과 함께 수납공간을 더하게 됩니다. 고민은 계속해요. '이쪽 전실은 여성분들이 사용하는데 이 옷장 높이가 괜찮나??' 줄자를 꺼내고, 주변에 있는 옷장의 높이를 재고 제가 직접 옷을 걸어보는 시뮬레이션을 해보고...... 개인적으로 생각과 고민이 너무 많은게 단점인데 이런 일에 있어서는 그 고민들이 솔루션의 원천이 됩니다.

쓰다보니 배가 고파서 급하게 끝!!

손잡이와 바퀴를 장착하여 이동이 쉽게 제작된 클린룸(Clean romm)용 스텐캐비닛 입니다(STS304)

도어에는 견시창을 설치하여 내부의 적재물을 볼 수 있도록 했습니다. 도어에는 기본적으로 마그네틱캐치가 설치되므로 이동중에 오픈되는 일은 없습니다. 하지만 만일의 경우를 대비하여 빗장(오도시)을 추가 장착 하여 안정성을 높였습니다.

카트처럼 자주 끌고 다닐 용도로는 부적합하지만 물건을 적재한채로 종종 움직여야 하는 상황이라면 안성맞춤일듯 합니다.

이 제품 또한 주문제작품이기 때문에 참고로만 하시고 견적문의 해 주시기 바랍니다. 대략적인 스케치로 견적요청을 해주시면 원활한 견적산출에 큰 도움이 됩니다. 베이스가 되는 스케치를 기준으로하되 설계에 필요한 몇가지를 추가로 체크하며 대략적인 형태를 구상하게 됩니다.

어차피 주문제작이기 때문에 제작할때 현장에 딱 맞는 맞춤설계가 될 수 있도록 노력하고 있습니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

전자 / 반도체 사업장에 납품된 스텐대차 입니다. 신한엠에스의 1단대차(L형운반카) L106형태를 베이스로 크기를 확장하고 바닥에는 타공, 양측면에 튼튼한 난간을 추가한 형태 입니다. 난간은 모서리를 만들지 않기 위해서 파이프밴딩형태로 구성하였습니다.

엘형대차는 다양한 용도로 사용되는 일반적인 형태이지만 이렇게 용도에 맞춰서 변형되는 경우도 종종 있습니다. 큰 판넬형태의 자재들을 운반할때 카트 바깥으로 삐져나오는 일 없이 안전하게 운반할 수 있겠네요.

바퀴는 회전이 되지 않는 고정바퀴 2개가 손잡이 반대쪽에 있고, 손잡이 아래쪽에는 회전바퀴가 있습니다. 부피가 크거나 하중에 높은 대차의 경우는 이렇게 구성하는게 조향이 편리합니다. (모든 경우가 그런것은 아니니 사용용도에 맞춰서 제작 하시면 됩니다)

아래 제품은 대학교연구실에서 주문제작했던 스텐대차 입니다. 이건 신한엠에스의 L형카트 시리즈중 L101 측면에 난간을 추가한 형태 입니다. 윗쪽의 제품과는 사뭇다르죠? 기본적으로 손잡이의 형태나 손잡이 아래쪽의 구성이 다르고, 원파이프가 아닌 환봉으로 낮게 난간을 구성하였습니다. 사용용도나 적재물건들이 다르면 그에 맞춰서 제작을 하는 것이 주문제작의 장점입니다.

아래의 스텐카트는 전자/반도체 쪽이 아닌 GMP / 제약쪽에서 주문제작했던 카트 입니다. 특정한 크기의 용기를 운반하기 위한 전용제품으로 제작되었습니다. 크기도 그에 맞춰 작아지고 무엇보다 세척을 용이하게 하기 위해 최대한 심플한 구조로 설계되었습니다. 눈에 보이지 않는 바닥 부분까지 최대한 심플하게 했습니다. 바퀴는 MC나일론이 적용되었네요.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

스텐주문제작품을 클린룸(Cleanroom)에 납품할때는 아무래도 일반제조업체와는 달리 여러가지 신경을 쓸 수 밖에 없습니다. 물론 정상가동중인 클린룸 내부까지 직납하는 일은 드물지만요. 대부분의 경우 클린룸 설치후 청소가 끝난후의 상황이라 청정도 유지에 유념해야 합니다.

소량 단품의 경우는 대부분 도착도로 발송되지만 신한엠에스에서 직접 납품을 하거나 탈의실, 갱의실등의 전실을 구축하는 경우에는 상황에 따라 복장을 갖춰야 하는 경우도 종종 생깁니다.

아래의 사진은 GMP 클린룸 구축후 각종 스텐가구 - 스텐작업대(워크테이블)과 스텐카트등을 각 실별로 배치할때의 사진입니다. 아직 가동중인 것은 아니지만 내부 오염방지를 위해 에어캡등의 포장은 클린룸반입직전 제거하고 작업자는 위생가운과 무진화, 라운드캡등을 갖춰 입었습니다.

아래 업체도 마찬가지 바이오클린룸(GMP) 현장으로 공정가동전 이지만 위생복장을 모두 착용하여 납품시 현장오염을 방지하고 있는 것을 확인 할 수 있습니다.

단순 납품할 때와는 다르게 캐비넷이나 스텐옷장을 천장까지 마감시공 할 때에는 복장을 착용한채 작업하는게 아무래도 곤혹스럽긴 합니다. 이런 때에는 완제품을 납품만 할때와는 다르게 아직 준공청소전인 경우가 많아서 위생복장을 착용 안해도 되는 경우가 많긴 하지만요.

하부를 수납함으로 사용할수 있도록 제작된 크린룸용 스텐 2구 싱크대 입니다. 전체크기가 동일하더라도 좌볼싱크, 우볼싱크, 통싱크 또는 이 제품처럼 2구 싱크로도 제작이 가능합니다. 사용용도를 기준으로 제작을 의뢰해 주시면 됩니다.

이번에 제작된 싱크는 우볼 2구싱크(좌측선반)대로 각각의 싱크볼에 코브라 수전이 따로 장착되어 있습니다. 싱크볼 하부쪽은 기본싱크대처럼 내부 바닥과 후면은 오픈되어 있습니다. 유지점검시 도어를 열어 사용하시면 되고, 세척제 등의 약품통을 간단히 보관하실 수도 있습니다.

싱크대 좌측 선반하부는 가정용싱크대처럼 수납함으로 사용할 수 있습니다. 3면이 모두 막혀있고 전면은 여닫이 도어로 제작해 두었습니다. 세척시 필요한 간단한 소모품이나 소용량 세척약품등을 보관하시기 편리하겠네요. 이 수납함 부분은 싱크대 상판의 선반 아래만 만들수 있기 때문에 서로 크기가 연동됩니다. 측면 선반부분이 크면 하부 보관함 부분도 커지겠죠.

수납형 싱크대는 신한엠에스 모델명으로는 SC1C 입니다. 저희 홈페이지로 오시면 다양한 제품들을 확인 하실 수 있습니다. 등록되어 있는 제품이 아니라 해도 주문제작이 가능하므로 보고계신 블로그에서 주문제작품들과 제작수전을 참고 하시고 홈페이지를 보신 후 문의 주시면 좋습니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

얼마전 강원도 소재 국립대학교 반도체연구소에 납품된 2단형 스텐작업대(STS304 Work Table) 입니다.

2단선반형의 평범한 스텐작업대 입니다만 일정이 시급해서 노심초사 했던 제품입니다. 신한엠에스 클린룸 제품들이 대부분 주문제작품이다보니 일정이 촉박한 경우 애로사항이 꽃피곤 합니다 ㅠ

여러현장에서 범용으로 사용하는 카트나 손세정대등의 제품들은 미리 만들어 놓는게 가능하지만 워크테이블의 경우 클린룸 작업환경에 따라 형태와 크기가 그야말로 천차만별이다 보니 미리 제작해 두기도 어렵죠.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

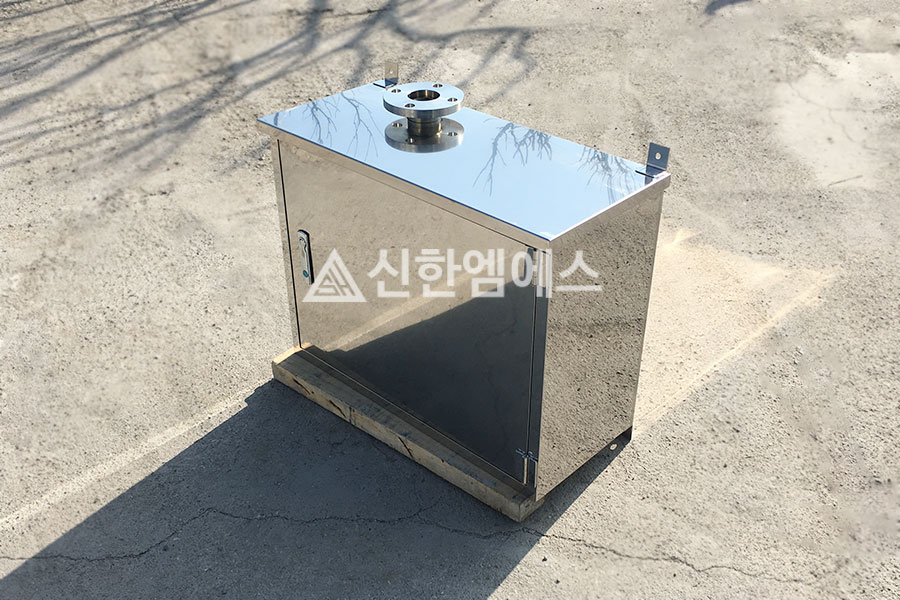

반도체 제조업장용으로 제작된 밸브함 입니다.

이대로 현장에 반입하여 외부배관과 연결 할 수 있도록 내부에 배관을 연결하여 제작했습니다. 사실 이런 형태의 사각함은 기존에 제작하는 곳들이 많기는 하죠. 어지간한 스텐제작업체라면 다 만들 수 있는 구조이고 분전함등을 전문적으로 제작하는 곳도 있을테고요. 하지만 일반 업체용이 아닌 클린룸용 제품이기 때문에 반도체 / 바이오.제약 / GMP / HACCP 용 스텐전문제작업체인 저희 신한엠에스로 의뢰가 들어온 제품 입니다.

문을 닫으면 깔끔하게 배관과 밸브가 감춰지고 관련자 외에는 밸브를 조작할 수 없도록 합니다. 일반 스텐분전함류와는 다르게 견고하게 제작되었고 클린룸용이니 만큼 용접과 마감이 높은 수준으로 이루어져 있습니다.

이런 종류의 제품은 하우징을 제작하는 것 자체는 어려울 것이 없습니다. 내부에 배관이 일체형으로 들어가야 하기 때문에 이러한 부분들을 조율하는데 상당시간을 할애하게 됩니다. 비단 이런 밸브함류 뿐아니라 다른 주문제작의 경우도 연동해야 할 장비가 있다면 해당 장비를 보내주시면 맞춰서 제작하는데 크게 도움이 됩니다. 다만 대부분의 경우 그게 어렵기 때문에 사전에 충분한 조율이 필요합니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

스텐대차의 경우 대량생산되는 공산품개념이 아니다보니 정확한 적재중량을 말씀드리기 애매한 부분이 있습니다. 단순한 무게보다도 사용환경에 영향을 받을 수 있기 때문입니다. 바닥이 평평한 소화물을 여러개 적재하여 200kg을 적재한 것과 금형이나 배터리 같은 소형이지만 고중량인 것을 200kg 적재하는 것이 다르니까요. 후자의 경우 동일한 200kg을 적재한다고 해도 카트에 놓을때 쿵쿵 하며 내려 놓을수 밖에 없겠죠. 그렇다면 동일한 하중이라고 해도 후자의 경우 카트바닥이 우글우글 패이거나 살짝 울게되겠죠. 그런 환경이라면 같은 하중이라 해도 상판에 사용되는 자재의 두께를 상향하는게 올바른 제작품이 됩니다.

이런 사용조건들 때문에 '몇키로나 버티나요?'하고 여쭤보시면 되려 '어떤 용도로 사용하실까요?'하고 여쭤보게 되는 것이죠. 일반적인 환경이라면 바퀴가 적재하중과도 연계됩니다. 신한엠에스 L형 스텐대차의 경우 기본적으로 5인치 바퀴를 사용합니다.

이번 포스팅의 제품처럼 중량캐스터를 사용하는 경우는 적재하중이 높은 경우도 있고, 바닥의 트랜치 때문인 경우도 있습니다. 중량바퀴의 경우 바퀴폭이 광폭이기 때문에 바닥트랜치 홈에 바퀴가 빠지는 것이 방지됩니다. 때문에 바닥에 트랜치가 있는 단체급식실이나 식품공장등에서 내하중과 관계없이 선택하기도 합니다.

바퀴 폭을 보면 확연히 두꺼운게 보이죠? 노란색 보호테이프는 납품중 오염을 방지하기 위한 것으로 제품 수령후 제거하고 사용하시면 됩니다.

신한엠에스(신한MS)는 CleanRoom(크린룸/클린룸), GMP(제약/바이오), 반도체 / 전자, HACCP(식품제조)용 스텐장비를 주문제작하는 클린룸비품 전문업체 입니다. 스텐작업대(Work Table), 스텐선반, 방진화장(스텐신발장), 스텐옷장, 스텐캐비넷 등을 주문제작 하고 있습니다.

신한엠에스의 클린룸용 1단카트 L101입니다. 1단형 스텐대차는 클린룸뿐만 아니라 제약(GMP) / 식품(HACCP) 은 물론 일반산업체에서도 워낙 광범위하게 사용되는 카트 입니다.

그만큼 제작하는 업체도 많고 많은 제작업체만큼이나 다양한 퀄리티의 제품이 판매되고 있습니다. 저희는 클린룸 스텐가구류 전문인만큼 반도체, 제약, GMP, 실험실, 2차전지, 식품, Haccp 사업장에 적합한 마감과 재질로 제작되고 있습니다.

직접제작하는 스텐제작품인만큼 다양한 형태로 주문제작도 가능합니다. 기본적인 크기 변형은 물론 고하중용, 바퀴의 변경, 난간 등.

아래 제품은 적색우레탄으로 바퀴를 변경한 스텐대차 입니다. 기본대차보다 다소 소음이 있지만 바퀴의 경도가 높기 때문에 마모가 덜 되는 장점이 있습니다. 물을 많이 사용하는 식품회사의 경우 바퀴프레임도 스텐으로 변경하실 수 있습니다. 바퀴는 일종의 소모품이기 때문에 부식이 쉬운 환경이 아닌경우 기본바퀴를 사용하시면 됩니다.

신한엠에스(신한MS)는 Clean room / GMP (제약, 반도체, 화학, 의료, 전자), HACCP(식품제조업체)에서 사용되는 스텐레스 워크테이블(Work table), 방진복장(스텐옷장), 방진화장(스텐신발장), 스텐선반, 스텐운반카트, 스텐캐비넷 등의 클린룸장비, 클린룸비품, 위생기기를 전문 제조하는 스텐레스(SUS304) 주문제작 공장입니다.
