1단 카트, L카, 엘카, 대차 등 다양한 이름으로 불리우는 L형 카트는 크린룸(Clean room)뿐만 아니라 대부분의 사업장에서 많이 사용할 수 밖에 없는 가장 기본이 되는 운반카트 입니다. 우리가 흔히 보는 플라스틱 재질의 대차가 유사한 형태죠. 클린룸에서도 원자재, 부자재 운반시 가장 많이 사용될 수 밖에 없는 카트 입니다. 자루나 박스등을 운반할때 찰떡 이죠.

신한엠에스의 클린룸용(Clean room) 스텐엘카는 3가지 종류가 있습니다. L101, L102, L106 이 바로 그것인데요 규격은 같아도 각각의 다른 장점이 뚜렷합니다. 오늘 포스팅하는 제품은 그중에서도 가장 합리적인 가격과 코너보호대가 기본으로 장착되는 L106 입니다.

L106은 아래 이미지처럼 손잡이 아랫쪽이 판으로 막혀 있는게 가장 큰 특징 입니다. 적재물과 용도에 따라서 이런 구조가 반드시 필요한 경우가 있겠죠. 또 L106은 세가지 클린룸 엘카중 가장 저렴하다는 장점까지 있으니까요. 게다가!! L106은 코너보호대가 기본으로 장착되는 유일한 카트 입니다. 아무래도 L106의 경우 초창기의 단체급식소 같은 좁은 환경에서 시작되었다보니 안전사고 예방을 위하여 코너보호대가 기본이 되었고, 지금도 L106의 기본 사양으로 유지되고 있습니다. 사용공간이 협소한 사업장에서는 여전히 코너보호대를 원하시기도 하지만, 일부 클린룸 사업장에서는 코너보호대가 벽과 부딪힐때 파티클이 발생되는 우려 때문에 코너보호대를 원치 않기도 합니다. 그런 클린룸에서는 L101이나 L102가 더 선호됩니다.

아래 두개의 사진이 기본형 L106에 광폭바퀴가 장착된 스텐카트 입니다. 비교적 견고한 적색우레탄 광폭바퀴네요. 광폭바퀴를 적용하게 되면 바퀴의 내하중도 높아지지만 바퀴의 폭이 넓기 때문에 예전 시공된 간격이 넓은 배수트랜치를 지날때 유리합니다. 그런 사업장이라면 바퀴프레임도 스텐으로 변경하는게 좋습니다.

아래의 스텐대차 역시 L106베이스에 바퀴만 변경된 형태 입니다. 바퀴프레임이 스텐으로 변경된 것 같네요.

이 제품은 L106을 베이스로 표면을 광택으로 변경하고 폭을 넓게 제작한 형태 입니다. (L106의 또다른 특징이 바로 기본 무광(헤어라인)이라는 점 이거든요. 아무래도 L106을 주로 사용하는 사업장들이 물을 사용하는 곳이 많다보니 관리가 보다 편리한 헤어라인이 기본사양이 된 스텐카트 입니다). 이 제품에도 적색우레탄이 적용되었네요. 현재 제작시에는 적색우레탄 보다는 보다 연질의 반투명 미색우레탄이 많이 사용되고 있습니다. 경도는 적색우레탄보다 낮지만 그렇다는 말은....보다 정숙하다는 얘기가 됩니다.

아래의 스텐카트 형태는 L106에서 보다 단순하게 변경된 형태 입니다. 제작비용이 조금 낮아지는 장점이 있는 반면 밀고 다닐때 발이 카트에 부딪히지 않도록 조심할 필요가 있습니다. 대부분 카트의 손잡이가 굴곡지며 밖으로 빠져 있는 것은 밀고, 끌때 발이 카트와 부딪히는 것을 방지하는 목적이 크거든요. 보통 이런 형태는 단순히 가격을 낮추려는 목적이 아니라 다른 테이블이나 캐비닛같은곳에 카트를 딱 밀어 넣고 손잡이가 추가적으로 돌출되지 않기를 바란다던지 하는 목적성이 있는 경우가 더 많습니다.

그리고....플라스틱 카트와 같이 접이식도 가능......은 합니다. 접이식 카트의 경우 사실 일반 클린룸 사업장에서는 별로 사용할 일이 없습니다. 하지만 클린룸 업체에 물품을 납품하거나 공사를 위해서 자재를 반입.반출 하는 경우 클린룸업체의 환경에 맞춰야 하기 때문에 필요한 경우들이 있습니다. - 사실 이런경우라도 적재공간만 문제 없으면 그냥 기본 제품 사용하시는게 낫죠..... - 그런데 그렇지 못한 경우 접이식 스텐카트를 원하는 업체가 있는데 제가 왜 '제작은 가능...은 합니다' 라고 말하냐면 이건 수량이 5대 이상은 되어야 제작이 가능 합니다. 원래 저희 신한엠에스가 수량이 적다고 제작 안하는 곳은 아닙니다만, 접이식 카트의 경우 접기 위한 부속을 가공해야 하는데 5대 미만으로는 그게 안돼요 ㅠ 주문수량이 5대가 넘어가는 경우에만 견적의뢰 주세요

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

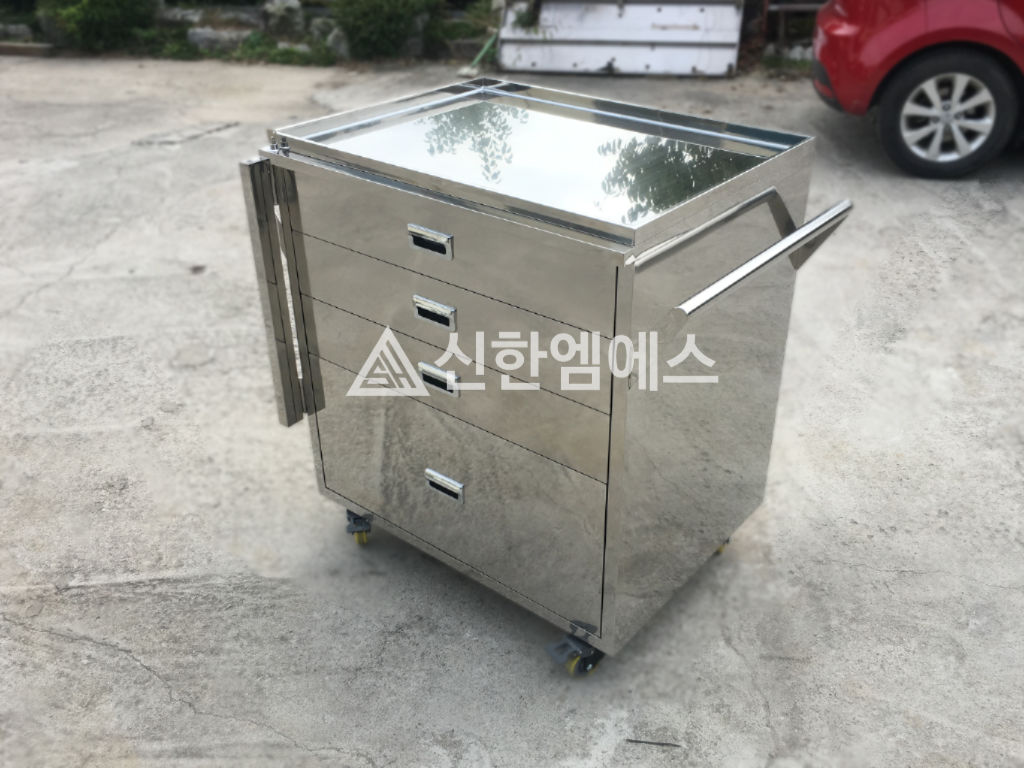

반도체 / 정밀.전자 / 제약.GMP 등 Clean Room(크린룸)에서 사용할 수 있도록 제작된 서랍형 수납함 / 스텐서랍카트 / 공구보관함 입니다. 전면의 4칸 서랍중 가장 하단서랍을 크게 만들어 부피가 크거나 무거운 물품을 수납할 수 있도록 하였습니다.

공구나 특정 형태의 지그등을 보관하신다면 서랍 내부에 폼인서트(Foam insert)를 짜 넣으시면 더 정리가 수월할 듯 합니다. 스텐서랍장의 상부는 간단한 작업이 가능하도록 되어 있습니다. 테두리에 살짝 난간턱을 만들어 자주 사용하는 공구를 올려 두어도 낙하나 안전사고의 우려가 없습니다.

분실을 방지하기 위한 시건장치는 측면에 장착되어 있습니다. 개별 서랍을 따로 잠글 필요 없이 측면의 바를 닫고, 윗쪽에서 잠글수 있도록 하였습니다. 손잡이는 양측면으로 설치되어 자유롭게 이동이 가능합니다. 적용된 바퀴는 브레이크를 걸면 바퀴알은 물론 바퀴목까지 함게 잠기기 때문에 흔들림 없이 상부에서 작업을 하실 수 있습니다.

신한엠에스에서는 다양한 규격으로 클린룸용 가구를 주문제작 하실 수 있습니다. 견적의뢰를 주실때에는 저희 홈페이지에서 원하시는 제품을 찾아 보시고 '견적문의'하시면 됩니다. 블로그에 등록되어 있는 제품들은 대부분 주문제작품 이므로 보신 블로그의 링크나 이미지를 함께 보내 주시면 상담이 빠릅니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

신한엠에스 클린룸용 2단 스텐대차는 3종의 기본형이 있습니다. 비슷한 크기지만 형태가 달라서 장단점이있습니다. 용도에 따라서 사용성이 달라지기 때문에 실제 적재할 물품들과 사용공간을 고려하여 선택하시면 좋습니다.

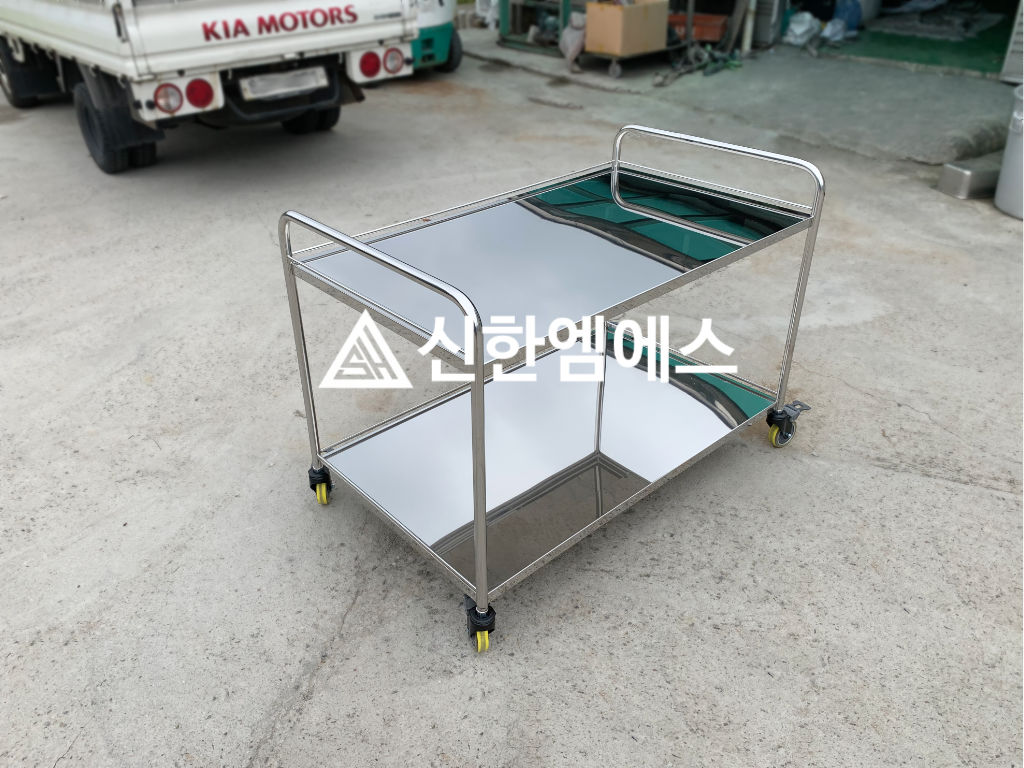

이번포스팅의 스텐카트는 그중에서 CLC2를 베이스로 하여 약간의 변형이 들어간 제품 입니다. CLC2는 기둥이 스텐원형파이프로 되어 있고, 측면의 기둥이 손잡이 일체형으로 밴딩되어있는 형태 입니다. 손잡이가 옆으로 돌출되지 않기 때문에 미려하고 배치공간을 덜 차지하는 장점이있습니다. 주로 특정한 영역내에서만 왔다 갔다 하거나 이동식작업대에 가까운 역할을 원할때 추천하기 좋은 제품 입니다.

주문제작 스텐카트는 이 형태를 베이스로 하되, 크기를 확장하고, 난간을 낮춰 제작되었습니다. 주문제작을 요청하실 때는 신한엠에스 홈페이지에서 '견적문의' 해주시면 24시간 이내에 회신을 드리고 있습니다. (보통은 쿠팡 로켓배송보다 더 빨리 답을 드립니다)

요청하시는 모든 형태가 모두 주문제작이 가능한 것은 아닙니다. 제작자체가 어려운 경우도 있고, 제작이 가능해도 용도를 여쭤보고 부적합 하다고 생각되거나 보다 나은 형태가 있다면 그런 부분들을 안내해 드리고 제안 드리는 때도 많습니다. 사용하시는 분들의 필요와 제작업체의 노하우가 만나야 비로소 적합한 제품이 탄생하는 것이니까요.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

클린룸(Clean Room) 스텐장비 제작전문 신한엠에스에는 다양한 클린룸(전자/반도체, 제약/GMP, 식품(HACC)) 등에서 범용으로 사용할 수 있는 기성품 2단 카트가 3종 있습니다.

각 제품이 어떤 우열이 있다기 보다는 서로다른 장점을 가진 디자인이기 때문에 고루 잘 나가는 편인데요, 이번 주문제작 카트는 두가지 형태가 혼합된 카트 입니다. 이렇듯 스텐주문제작은 원하는 형태를 얻을수 있다는 장점이 있습니다.

① 2단 카트 - 원형의 기둥에 상.하판에 약간의 턱을 추가하였습니다. 이러한 형태는 적재물의 이탈을 방지하면서도 작업시 난간이 손에 걸리지 않는 디자인 입니다. 얇은 공구류를 적재하면 이동중에도 낙하를 방지할 수 있을듯 합니다.

② 3단 카트 - 아래쪽 중단 / 하단은 난간이 없는 평선반으로 낙하의 우려가 없는 물품들을 적재하고, 상부는 위의 스텐 2단대차와 마찬가지로 살짝 턱을 만들어 장착하였습니다. 마찬가지로 지그나 공구등의 얇은 물품들이 낙하하는 것을 방지하는데 좋습니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

블로그를 포스팅 할 때 뿐만 아니라 일반적으로 이야기 할 때에도 스텐을 SUS로 표기하거나 STS로 사용하기도 합니다. 이게 또 업체들마다 주로 사용하는 표현이 다른데.....사실 같은 '스테인리스'를 표현하는 약어 입니다.

SUS는 원래 일본 공업규격에서 사용하는 스테인리스의 약어이고, STS는 한국산업표준에서 사용하는 약어일 뿐입니다. 그러니 사실 같은 스텐을 지칭하는 약어이고 가급적이면 STS를 써야 할 것 같긴한데....ㅠ

다른 분야와 마찬가지로 일본의 잔재가 남아 있고, 산업화 초기 일본 기술이나 용어의 도입이 컸던 탓에 아직까지도 SUS가 많이 사용되고 있습니다. 문서표기는 STS도 상당히 많아지긴 했지만 실제 현장에서는 아직도 써스(SUS)가 더 많이 통용되는게 현실입니다. 이러다보니 조금 스텐제작 업체들 입장도 다소 난감하긴 한데요 당장 저희 신한엠에스의 대표 도메인이 sus304mall.com 입니다. 저희 뿐만 아니라 조금 연식이 있는 제작업체들의 상호들이 '써스OO' 이런 경우도 많죠.

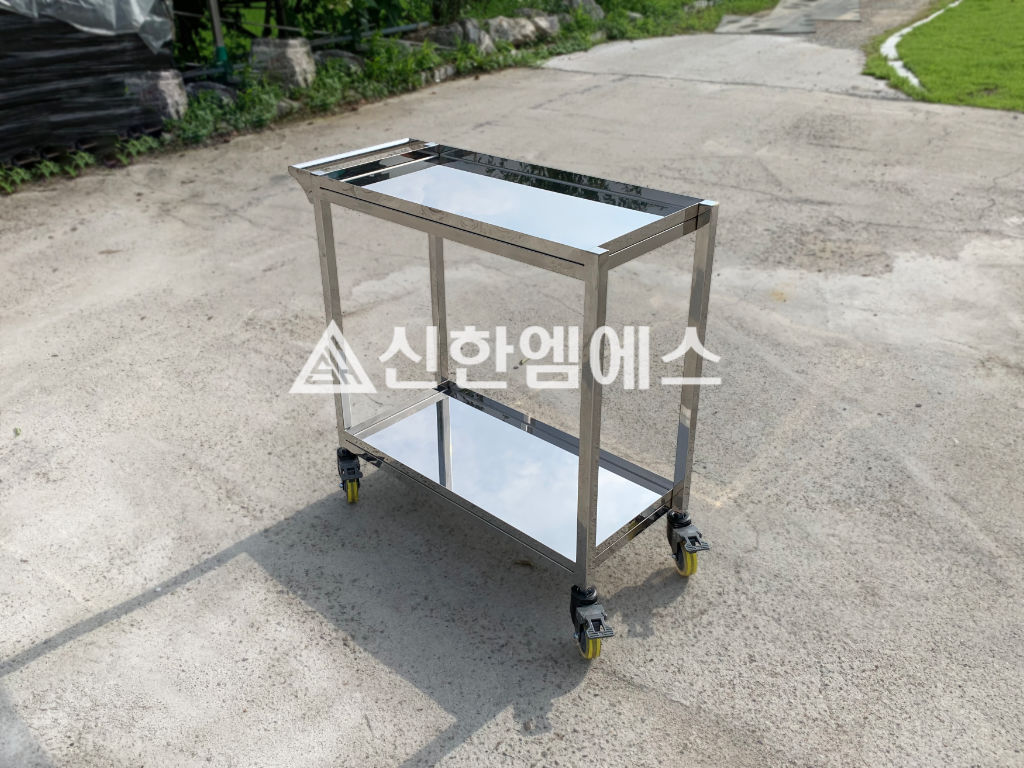

각설하고 오늘 포스팅의 제품은 2단 스텐카트 입니다. 실제 적재불이 적재되는 선반 부분을 STS316L로 적용하여 제작되었습니다. 316이나 316L의 스텐은 304보다 내화학성을 강화한 스텐으로 염분이나 산성에도 비교적 부식이 덜한 자재 입니다.

제작된 카트의 디자인은 신한엠에스 기성 클린룸카트 중에서 CLA2형태를 차용하여 크기를 변경하고, 보강을 추가하였습니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

동일한 규격의 2단형 옷장 현장 설치 사진 입니다.

공교롭게 둘다 8인용에 상단경사 옵션이 적용된것도 동일 합니다. 다만 윗쪽 사진의 제품은 손잡이가 매립형, 아랫사진은 돌출형으로 장착되어 있습니다. 디테일은 제작상황에 따라 달라지기도, 사용자의 요구사항이 반영되기도 합니다.

아무튼 두 현장이 모두 협소한 갱의실에 붙박이형태로 마감까지 한 현장입니다. 사실 뭐....클린룸 갱의실쪽은 어지간하면 협소하긴 합니다 ㅠ

정말 너무 협소해서 기성규격으로 제작해서는 안될경우에는 소형으로 맞춤제작 하는 경우도 있습니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

개별도어가 장착된 클린룸(크린룸)용 스텐신발장 / 방진화장 입니다. 2열 9단으로 제작되어 총 18인용 입니다. 각 칸에는 개별도어가 장착되어 있고, 사용자 요청으로 도어에는 환기구를 내었습니다.

스텐신발장은 클린룸 - 반도체 / 2차전지 / GMP(제약) / 필름 / 전자등 다양한 사업장의 탈의실이나 갱의실에서 많이 사용되는 필수적인 클린룸가구중 하나 입니다. 그만큼 사용인수나 크기 또한 다양하게 주문제작 됩니다.

작업인원과 동선, 배치되는 전실의 크기등을 고려하여 문의 주시면 됩니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

방진복 / 무진복 / 무균복 등을 보관하는 클린룸용 스텐옷장은 업체마다 워낙 다양하게 제작되는 제품 입니다. 개인별로 사용하는 개별 옷장이 있고, 여러명의 작업복을 함께 보관하는 통합형옷장으로 크게 나눌 수 있습니다. 개별 옷장은 크게 1단형과 2단형으로 분류되고, 통합형은 도어의 유무로 분류 할 수 있습니다. FFU가 내장된 전통적으로 많이 사용되던 클린락커를 사용하는 업체가 있는 반면, 갱의실이나 전실까지 청정한 공기가 순환되는 경우 오픈형으로 활용하는 경우가 많습니다.

이러한 형태는 단순히 업체나 담당자의 선호도가 문제가 아니라 탈.갱의실이 어떻게 관리되고 있는지와 착용되는 복장은 원피스타입(Coverall)인지 상.하의가 분리된 형태인지(Two-piece)등에 의해 복합적으로 결정됩니다. 그 외에도 중요하게 작용되는 것은 스텐옷장이 배치되는 전실(탈의실/갱의실)의 크기 입니다. 대부분의 클린룸이 시공을 하면서 조금씩 변경되게 마련인데 높은 경우의 수로 실제 작업공간이 아닌 탈.갱의실에 계획보다도 축소되는 경우를 많이 보아왔습니다.

최근에는 클린복을 전문으로 세탁관리하는 외부업체에 세탁을 맡긴후 비닐에 패킹된 채로 회수하여 사용하는 업체들도 있습니다. 이런 경우에는 굳이 비닐을 뜯고 개봉하여 옷장에 넣어두는것을 권하지 않습니다. 선반형태로 제작하는 것이 오히려 공간활용이나 비치에도 유리합니다.

오늘 포스팅하는 제품은 이중 투명폴딩도어가(클린룸용 무정전 비닐커튼류) 장착된 방진복장 입니다. 별도의 FFU는 장착되지 않았습니다. 양 옆에서 오픈 할 수 있도록 제작되어 있습니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

 베이스가 되는 카트는 신한엠에스 클린룸용 카트 중 CLC2입니다. 아래 링크의 제품 입니다. CLC2카트의 특징은 기둥과 손잡이가 일체형이라 손잡이가 돌출되지 않는다는 점 입니다. 좁은 공간에서 활용하기 좋고, 양쪽을 손잡이로 활용할 수 있어서 편리합니다. 기본적으로는 3면에 난간이 있는 것도 특징적 입니다.

포스팅의 제품은  CLC2를 베이스로 크기를 확장하고, 3면의 환봉을 선반에서 아주 살짝만 띄워서 낮게 설치하였습니다. 살짝 턱만 있으면 되는 물품을 적재하고, 난간이 높으면 불편한 용도였을 수 있겠네요.

클린룸 스텐카트는 다양하게 주문제작이 가능합니다. 먼저 신한엠에스 홈페이지에서 기성제품을 살펴 보시고 사용에 적합한 제품이 있으면 가장 베스트! '아 크기를 조금만 바꾸면 우리한텐 더 좋겠는데....' 하시면 견적문의에 모델명과 함께 원하시는 크기를 남겨 주시면 되고, 다른 변형이 필요하면 간단한 스케치를 주시면 좋습니다.

특정용도에 맞춰 전혀 새로운 제품을 계획중이시면 대략적인 컨셉과 적재물사진등을 함께 보내주시면 보다 적합한 형태를 함께 고민해 드리는데 도움이 됩니다.

신한엠에스(신한MS)는 클린룸(Clean room / 크린룸), GMP(제약 / 바이오), 전자, 반도체, 2차전지, 필름제조, HACCP(식품제조) 등에 사용되는 스텐장비를 주문제작하고 클린룸 전실(탈의실 / 갱의실 / 위생전실 / 스막룸)을 구축하는 클린룸 전문기업 입니다. 스텐작업대(Work Table), 스텐선반, 스텐카트, 스텐옷장, 스텐의자, 스텐싱크 등 크린룸가구를 전문으로 제작합니다.

주기적으로 제작되는 클린룸용 4단 서랍장 입니다. 보기보다 상당히 규격이 큰 편입니다. 약900×700(mm) 정도 크기에 전체 높이가 1M가 넘어 사진으로 볼때보다 상당히 덩치 입니다. 게다가 3단 레일을 사용하여 서랍내부 공간이 거의 그대로 밖으로 인출 됩니다. 보통 서랍의 일부분만 밖으로 빠지는 경우가 많잖아요?

이런 특징 때문에 서랍 내부에 Foam Inlay 등을 짜 넣으시면 특정칸을 공구함이나 지그보관대로 사용하시기 적합합니다. 게다가 원래 이 카트 상부에는 탈착식 타공판이 깔려 있습니다. 사진상으로 보시면 카트의 상부가 4면에 난간턱이 올라와 있는데, 이 내측에 다시 타공판을 깔아서 위에서 작업시 발생하는 파티클이 자연스럽게 타공판 아래로 떨어지도록 제작되었습니다. 타공판은 탈착식이라 청소가 편리하고요. (사진은 타공판을 아직 깔지 않은 상태)

사진을 자세히 보시면 서랍의 좌측에 파이프 같은게 달려 있는게 보이는데 서랍을 모두 닫고 이 부분을 서랍쪽으로 닫은후 위에서 시건할 수 있습니다. 이렇게 시건되면 서랍을 한번에 모두 잠글 수 있습니다.
